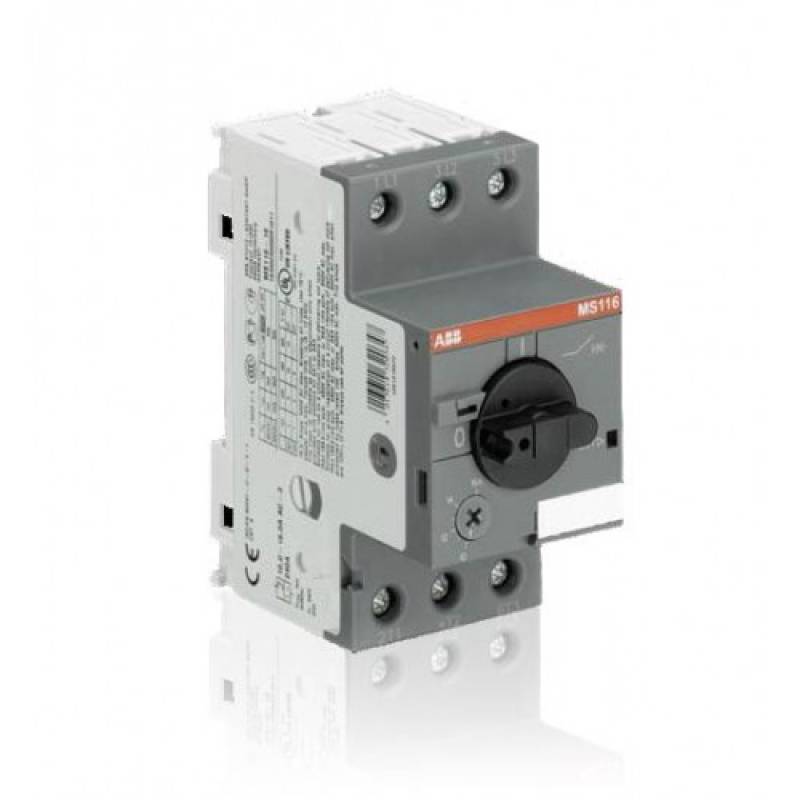

Wyłącznik silnikowy MS116-4,0 (101270)

Wyłącznik silnikowy MS116-4,0 1SAM250000R1008
Producent: ABB
Kod Producenta: 1SAM250000R1008

Opis
Rozrusznik ręczny MS116-4.0 to kompaktowe urządzenia o szerokości 45 mm o znamionowym prądzie roboczym wynoszącym Ie = 4,0 A. To urządzenie służy do ręcznego włączania i wyłączania silników, a także do ich niezawodnego zabezpieczenia i bez konieczności zwarcia bezpiecznika Obwodów, przeciążenia i fazy awarii. Ręczny rozrusznik silnika oferuje znamionową odporność na zwarcia w pojeździe Ics = 50 kA przy 400 VAC i klasie jazdy 10A. Dalszymi funkcjami są wbudowane funkcje rozłączania, kompensacja temperatury, mechanizm wyzwalający i uchwyt obrotowy z wyraźnym wskaźnikiem położenia przełącznika. Ręczny rozrusznik silnika nadaje się do zastosowań trójfazowych i jednofazowych. Jako wyposażenie dodatkowe dostępne są styki pomocnicze, styki sygnalizacyjne, wyzwalacze zwarciowe, wyłączniki boczne, trójfazowe szyny zbiorcze, bloki zasilania i urządzenia blokujące do ochrony przed nieautoryzowanymi zmianami.

Wymiary
Szerokość netto produktu: 45 mm
Wysokość netto produktu: 90 mm
Głębokość netto produktu: 85,6 mm
Waga netto produktu: 0,265 kg

Opis Techniczny:

Znamionowa wydajność zwarć (I cs ):
(230 V AC) 50 kA
(400 V AC) 50 kA
(440 V AC) 6 kA
(500 V AC) 6 kA
(690 V AC) 2 kA

Znamionowa Ultimate Short-Circuit Breaking Capacity (I cu ):
(230 V AC) 50 kA
(400 V AC) 50 kA
(440 V AC) 6 kA
(500 V AC) 6 kA
(690 V AC) 2 kA

Znamionowe chwilowe zwarcie ( Ii ):
50 A

Zakres ustawień:
2,5 ... 4 A

Znamionowa moc robocza AC-3 (P e ):
(400 V) Trzy fazy 1,5 kW

Znamionowe napięcie robocze:
Obwód główny 690 V AC

Znamionowy prąd operacyjny (I e ):
4 A

Znamionowy prąd roboczy AC-3 (I e ):
4 A

Częstotliwość znamionowa (f):
Obwód główny 50 Hz
Obwód główny 60 Hz

Znamionowe napięcie udarowe (U imp ):
Obwód główny 6 kV

Znamionowe napięcie izolacyjne (Ui):
690 V

Utrata mocy:
Przy znamionowych warunkach roboczych na pole 0.7 ... 1.8 W

Liczba Pol:
3

Konwencjonalny przepływ powietrza bezpośredniego (I th ):
Obwód główny 4 A

Stopień ochrony:
Obudowa IP20
Zaciski obwodów głównych IP10

Stopień zanieczyszczenia:
3

Trwałość elektryczna:
100000 cykli

Trwałość mechi

Połączenie obwodu głównego:
Elastyczny z Ferrule 1 / 2x 0,75 ... 2,5 mm2
Elastyczny z izolacją Ferrule 1 / 2x 0,75 ... 2,5 mm2
Elastyczny 1 / 2x 0,75 ... 2,5 mm2
Sztywny 1 / 2x 1 ... 4 mm2

Moment dokręcania:
Obwód główny 0,8 ... 1,2 Nm

Długość odcięcia przewodu:
Obwód główny 9 mm

Zalecany śrubokręt:
Pozidriv 2

Miejsce montażu:
Pozycja 1 do 6

Typ siłownika:
Uchwyt obrotowy

Wskaźnik położenia kontaktu:
WŁ. / WYŁ

Montaż na szynie DIN:
TH35-15 (szyny montażowe 35 x 15 mm) wg. Do IEC 60715
TH35-7.5 (35 x 7,5 mm szyny montażowe) Do IEC 60715

Normy:
IEC / EN 60947-1
IEC / EN 60947-2
IEC / EN 60947-4-1
UL 60947-1
UL 60947-4-1
