Przekaźnik elektromagnetyczny PK-2P 230

Przekaźnik elektromagnetyczny PK-2P 230V Un=230V~ , Io<2×8A , montaż na szynie TH-35 1 moduł (17,5mm) 0,068 kg (PK-2P-230V)
Producent: F&F
Indeks producenta: PK-2P-230V
Seria produktu u dostawcy: PK
Kod EAN: 5908312595526

Przeznaczenie

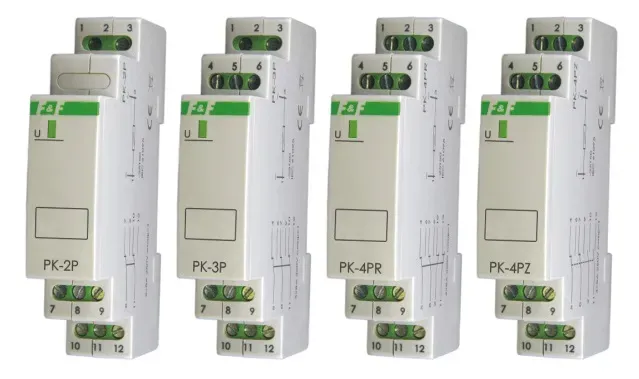

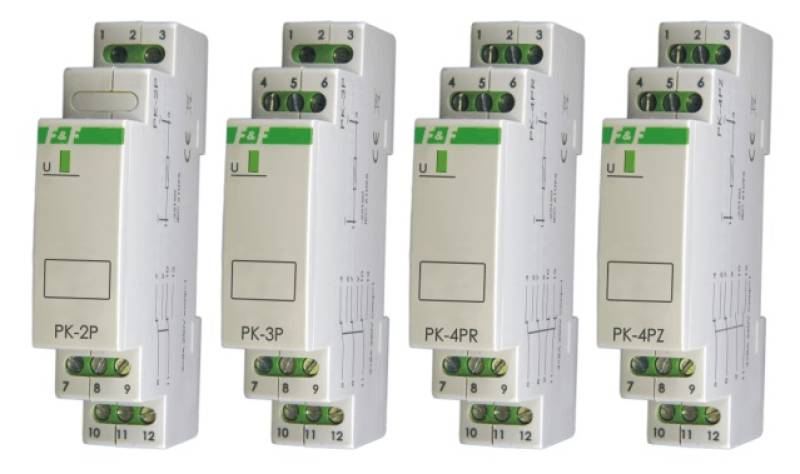

Przekaźniki elektromagnetyczne w obudowie jednomodułowej do bezpośredniego montażu na szynie 35mm.

Działanie
Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styku. Stan załączenia przekaźnika jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styk powraca do pierwotnej pozycji.

Dane techniczne
zasilanie
PK-xP 230V 230V AC
PK-xP 110V 110V AC/DC
PK-xP 48V 48V AC/DC
PK-xP 24V 24V AC/DC
PK-xP 12V 12V AC/DC
prąd obciążenia
PK-1P <16A
PK-2P 2×(<8A)
PK-3P 3×(<8A)
PK-4PZ 2×(<8A), 2×(<8A)
PK-4PR 2×(<8A), 2×(<8A)
styki
PK-1P 1P
PK-2P 2P
PK-3P 3P
PK-4PZ 2P+2Z
PK-4PR 2P+2R
kategoria użytkowania AC-7a
napięcie izolacji 400V
napięcie udarowe wytrzymywane zestyki - cewka 2,5kV
oddzielne obwody prądowe 3,6kV
przerwa zestykowa 1,2kV
stopień zanieczyszczenia 3
odporność na przepięcia 3kV
stopień ochrony IP20
czas zadziałania maks. 40ms
czas wyłączenia maks. 20ms
trwałość mechaniczna min. 5×106 cykli
wskaźnik zasilania LED zielona
pobór prądu 25mA
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm2
wymiary 1 moduł (18mm)
montaż na szynie 35mm
