F&F Przekaźnik czasowy PCU-510 230V uniwersalny , zakres czasowy 0,1s÷24h , Un=230V~ , Io<2×5A , montaż na szynie TH-35 1 moduł (17,5mm) 0,0767 kg (PCU-510 DUO) FIF

Przekaźnik czasowy, styk: 2xNO/NC 230V

Napięcie zasilania 230 V AC / 24 V AC/DCTryb pracy opóźnione wyłączenie, opóźnione załączenie, praca cyklicznaElement wykonawczy przekaźnikMaksymalny (PCU-510DUO)

183,89 zł

Dostępne: 0 Szt.

Realizacja:

5 dni

Producent: --

Kod producenta: PCU-510DUO

Kod kreskowy: 5908312595403

Waga: 0.0660 kg

porównaj

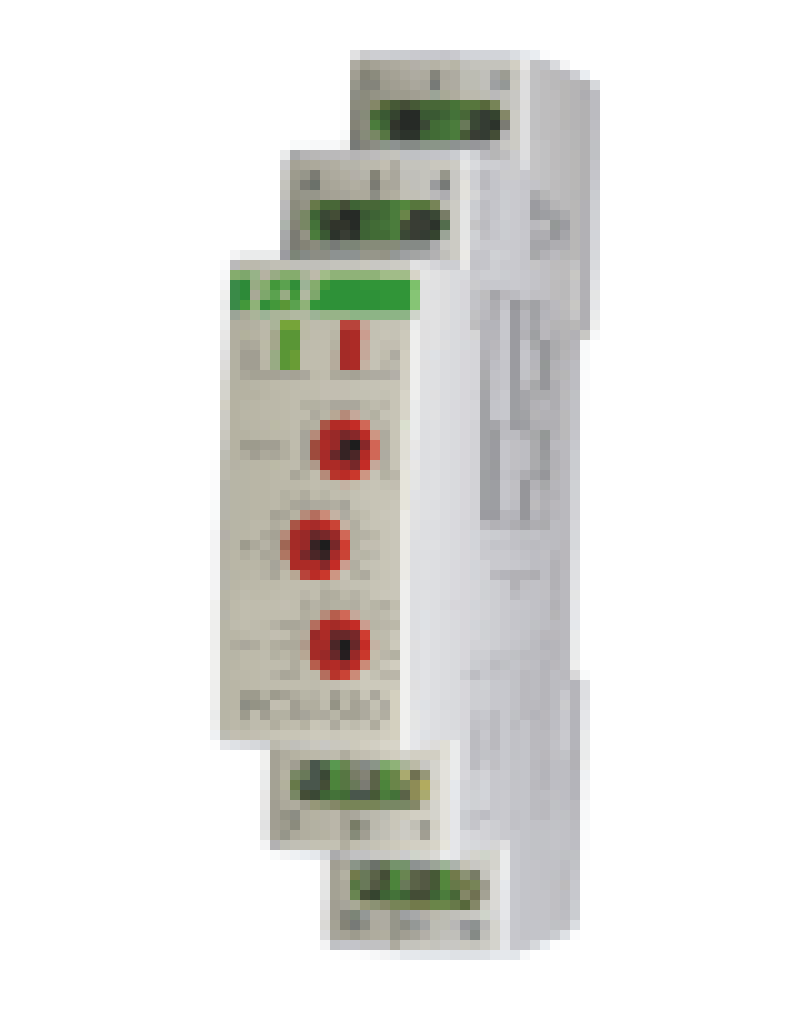

Przekaźnik czasowy PCU-510 230V uniwersalny , zakres czasowy 0,1s÷24h , Un=230V~ , Io<2×5A , montaż na szynie TH-35 1 moduł (17,5mm) 0,0767 kg (PCU-510 DUO)
Producent: F&F
Indeks producenta: PCU-510 DUO
Seria produktu u dostawcy: PCU
Kod EAN: 5908312595403

Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styki pozostają w pozycji 8-7 i 11-10. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 8-9 i 11-12 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styki powracają do pozycji 8-7 i 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styki pozostają w pozycji 8-7 i 11-10 i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styków w pozycję 8-9 i 11-12. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Dane techniczne
zasilanie 230V AC / 24V AC/DC
prąd obciążenia 2×(<8A)
styk separowany 2P
zakres nastawy czasu pracy 0,1s÷576 godz.
opóźnienie zadziałania <50ms
sygnalizacja zasilania LED zielona
sygnalizacja stanu styku LED czerwona
pobór mocy 0,8W
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm2
wymiary 1 moduł (18mm)
montaż na szynie TH-35
stopień ochrony IP20
