Przekaźnik czasowy, styk 1NO/NC, 230V N

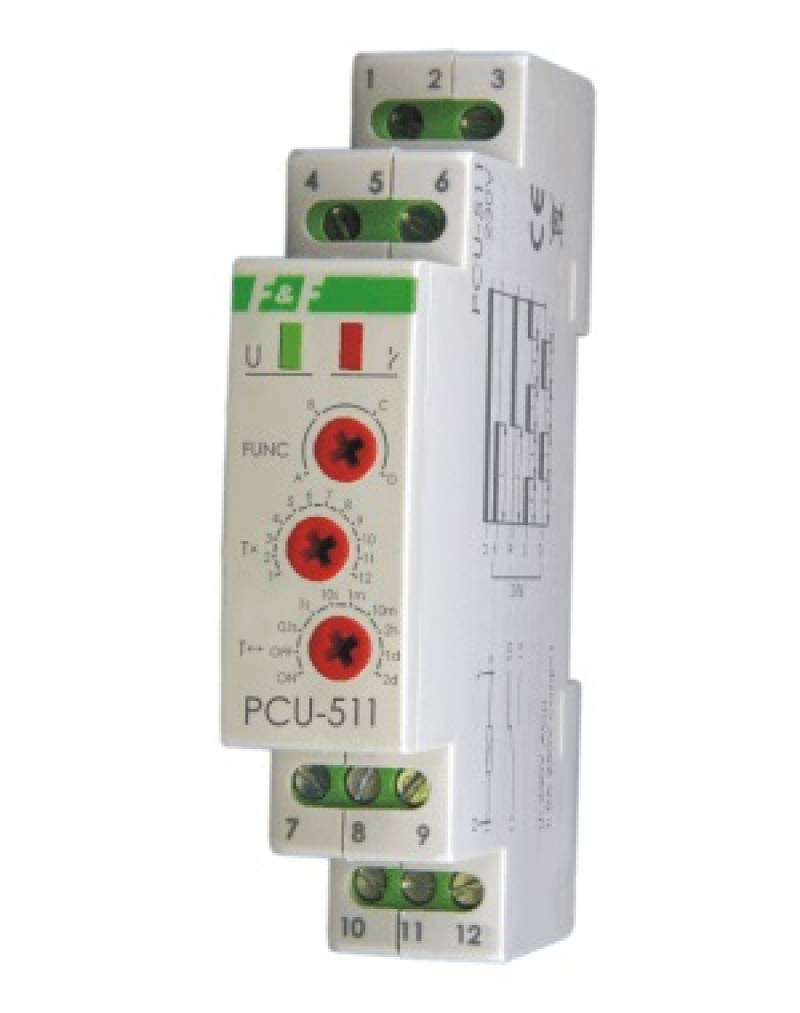

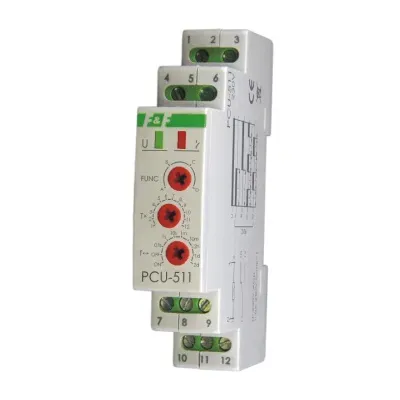

Przekaźnik czasowy PCU-511 230V uniwersalny , zakres czasowy 0,1s÷24h , Un=230V~ , Io<10A , montaż na szynie TH-35 1 moduł (17,5mm) 0,0718 kg (PCU-511)
Producent: F&F
Kod towaru: PCU-511

Styk 1P.

Przeznaczenie
Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.:wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Działanie
Funkcje:
*OPÓŹNIONE WYŁĄCZENIE (A)
Do czasu załączenia przekaźnika styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI). Po podaniu napięcia zasilającego styk zostaje przełączone w pozycję 11-12 (3-7 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t styk powracaja do pozycji 11-10 (3-5 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE ZAŁĄCZENIE (B)
Przed i po podaniu napięcia zasilającego styk pozostaje w pozycji 11-10 (3-5 dla PCU-511 UNI) i następuje odmierzanie nastawionego czasu pracy t. Po odmierzeniu czasu t następuje przełączenie styku w pozycję 11-12 (3-7 dla PCU-511 UNI). Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.
*OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)
Tryb pracy opóźnionego wyłączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.
*OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)
Tryb pracy opóźnionego załączania realizowany cyklicznie w jednakowych odstępach ustawianego czasu pracy i przerwy.

Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw zakresu czasowego.
* Praca z nowo ustawionym zakresem czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
* Przy włączonym zasilaniu w ustawionym zakresie czasowym możliwa jest płynna regulacja czasu w zakresie wartości nastawy czasu.

Zakresy czasowe
0,1s : 0,1÷1,2 sek.
1s : 1÷12 sek.
10s : 10÷120 sek.
1m : 1÷12 min.
10m : 10÷120 min.
2h : 2÷24 godz.
1d : 1÷12 dni (24÷288 godz.)
2d : 2÷24 dni (48÷576 godz.)

ON - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-12.
OFF - przy włączonym zasilaniu powoduje trwałe załączenie styku w pozycji 11-10.

Dane techniczne
zasilanie PCU-511 230V 230V AC
PCU-511 DUO 230V AC / 24V AC/DC
PCU-511 UNI 12÷264V AC/DC
prąd obciążenia <8A
styk separowany 1P
zakres nastawy czasu pracy 0,1sek÷576 godz.
opóźnienie zadziałania <50msek
sygnalizacja zasilania LED zielona
sygnalizacja stanu styku LED czerwona
pobór mocy 0,8W
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm2
wymiary 1 moduł (18mm)
montaż na szynie TH-35
