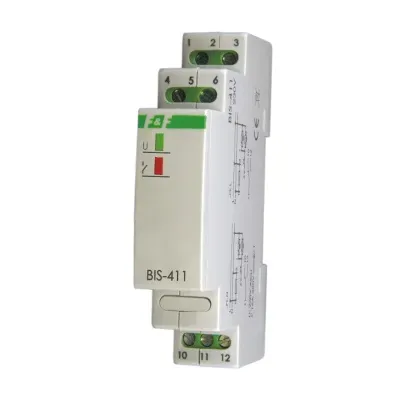

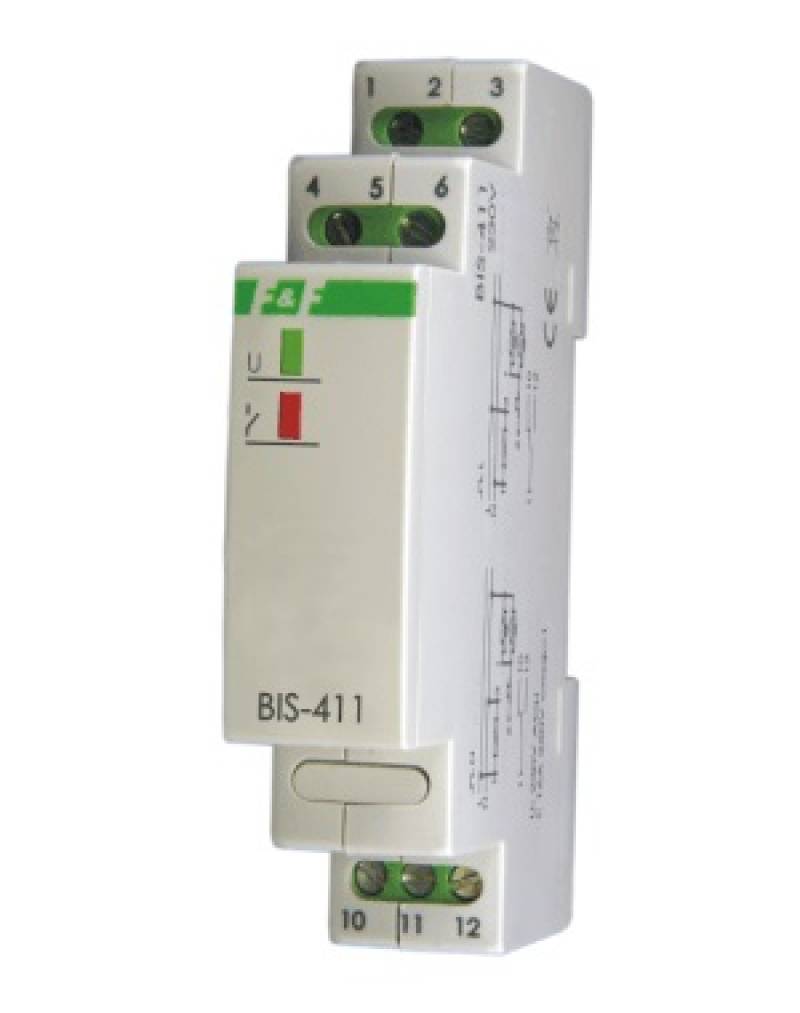

Przekaźnik bistabilny 24V, montaż na szynie DIN (BIS-411-24V)
Producent: F&F
Kod towaru: BIS-411-24V

Przeznaczenie
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie lub wyłączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych, chwilowych (dzwonkowych) włączników sterujących.

Działanie
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Po następnym impulsie nastąpi wyłączenie odbiornika.
Przekaźnik nie posiada "pamięci" pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.

UWAGA!
BIS-411 i BIS-411i (wersje 230V) mogą współpracować z przyciskami podświetlanymi (?I<5mA).

UWAGA!
BIS-411 i BIS-411i (wersje 24V) nie mogą współpracować z wyłącznikami podświetlanymi.

Dane techniczne

zasilanie
BIS-411 230V 100÷265V AC
BIS-411 24V 9÷30V AC/DC
BIS-411 1R1Z 24V 9÷30V AC/DC
BIS-411 2Z 24V 9÷30V AC/DC
BIS-411i 230V 100÷265V AC
BIS-411i 24V 9÷30V AC/DC
styk / prąd obciążenia AC-1
BIS-411 230V separowany 1×NO/NC / <16A
BIS-411 24V separowany 1×NO/NC / <16A
BIS-411 1R1Z 24V separowany 1×NC 1×NO
BIS-411 2Z 24V separowany 2×NO / 2×[8A]
BIS-411i 230V separowany 1×NO / <16A (160A/20ms)
BIS-411i 24V separowany 1×NO / <16A (160A/20ms)
maks. prąd przycisków sterujących ?5mA
opóźnienie zadziałania 0,1÷0,2s
sygnalizacja zasilania LED zielona
sygnalizacja zadziałania LED czerwona
pobór mocy
stan czuwania 0,15W
stan załączenia 0,6W
temperatura pracy -25÷50°C
przyłącze zaciski śrubowe 2,5mm2
moment dokręcający 0,4Nm
wymiary 1 moduł (18mm)
montaż na szynie TH-35 mm
stopień ochrony IP20
