Czujnik zaniku i asymetrii faz z regulo

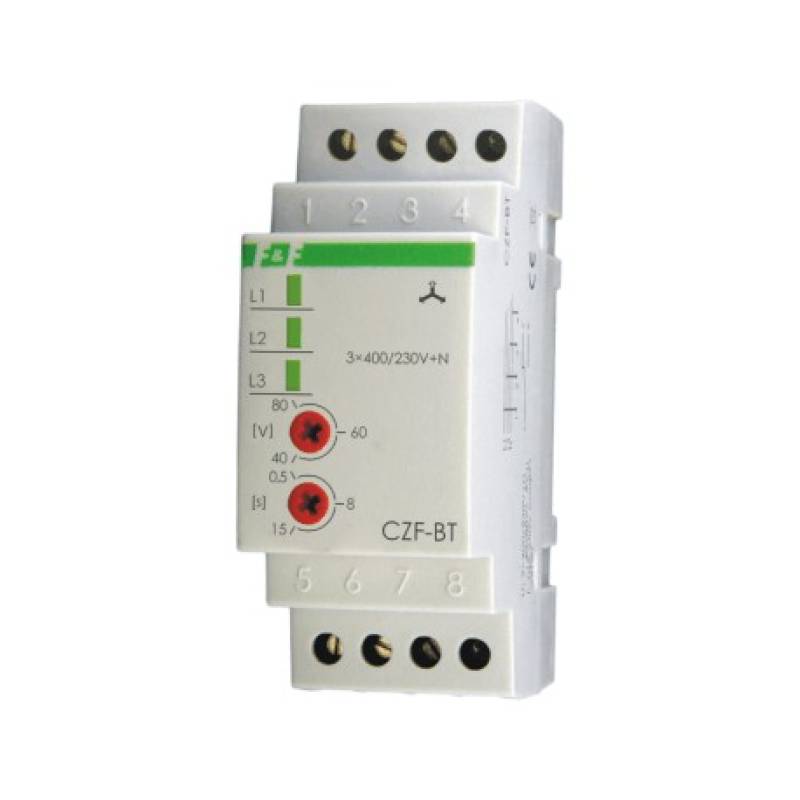

Czujnik zaniku i asymetrii faz CZF-BT regulowana zwłoka zadziałania , regulowany próg asymetrii napięciowej 2 moduły (35mm) (CZF-BT)
Producent: F&F
Kod towaru: CZF-BT


Przeznaczenie
Czujnik zaniku fazy przeznaczony jest do zabezpieczenia silnika elektrycznego zasilanego z sieci trójfazowej w przypadkach zaniku napięcia, w co najmniej jednej fazie lub asymetrii napięć między fazami, grożącymi zniszczeniem silnika.

Działanie
Prawidłowe zasilanie odbiornika wskazywane jest świeceniem diod LED w obwodzie każdej fazy. Zanik napięcia w co najmniej jednej, dowolnej fazie - sygnalizowany brakiem świecenia diody odpowiadającej danej fazie lub asymetria napięciowa między fazami powyżej ustawionego progu - sygnalizowana słabszym świeceniem diody odpowiadającej danej fazie, spowoduje wyłączenie silnika. Wyłączenie nastąpi z ustawionym opóźnieniem, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5V, powyżej ustawionego progu (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe.

Uwaga!
Styk przełączny przekaźnika pozwala na podłączenie układu sygnalizacji wizualnej lub dźwiękowej, informującej o zadziałaniu przekaźnika, tj. wyłączeniu silnika.

Dane techniczne

zasilanie 3×400/230V+N
styk separowany 1×NO/NC
prąd obciążenia <10A
kontrola zasilania 3×LED
asymetria napięciowa zadziałania 40÷80V~
histereza napięciowa 5V~
opóźnienie wyłączenia 0,5÷5s
pobór mocy 0,8W / 8VA
przyłącze zaciski śrubowe 2,5mm2
temperatura pracy -25÷50°C
wymiary 2 moduły (35mm)
montaż na szynie TH-35
stopień ochrony IP20
